Hochauflösende starre Endoskopkamera

Hochauflösende starre Endoskopkamera - Die präzise Wahl für die industrielle zerstörungsfreie Inspektion. Produktübersicht Als zentrales Werkzeug für die industrielle Fernvisualinspektion (RVI) ermöglicht die starre Endoskopkamera von EZON mit ihrem präzisen optischen Design und ihrer langlebigen Leistung industrielle...

Anfrage senden

Produkteinführung

Hochauflösende starre Endoskopkamera -

Die Präzisionswahl für die industrielle zerstörungsfreie Prüfung

Produktübersicht

Als zentrales Werkzeug für die industrielle Fernvisualinspektion (RVI) ermöglicht die starre Endoskopkamera von EZON mit ihrem präzisen optischen Design und ihrer langlebigen Leistung die Inspektion und Herstellung von Industrieanlagen.
Ganz gleich, ob es um die detaillierte Fehlererkennung von Industrieanlagen oder um die präzise Beobachtung der Herstellung von Präzisionskomponenten geht, diese starre Endoskopkamera mit ihrer hochauflösenden Bildgebung und dem stabilen Betrieb bewältigt mühelos eine Vielzahl komplexer Inspektionsanforderungen und setzt hochpräzise Inspektionsszenarien perfekt um.

Optisches Kernsystem

Starres Einführrohr und Sonde

USB-Anschluss

Schutz und Anpassungsfähigkeit

Präzises Strukturdesign, die Grundlage für stabile Leistung

1. Optisches Kernsystem

Die Kamera nutzt eine hoch{0}}transmissionspräzise optische Linsenbaugruppe und ein hoch-qualitatives Bildübertragungsbündel, das aus Zehntausenden ultra-feinen optischen Fasern besteht, die in einem regelmäßigen Muster angeordnet sind. Dadurch wird eine klare, verzerrungsfreie Bildübertragung gewährleistet, der „Wabeneffekt“ wirksam verhindert und die Detailtreue im Zielbereich wiederhergestellt. In Kombination mit einem hochempfindlichen CMOS-Bildsensor wird eine Full-HD-Bilderfassung erreicht, die Fehler im Millimeterbereich erfasst und präzise Beweise für Inspektion und Beurteilung liefert.

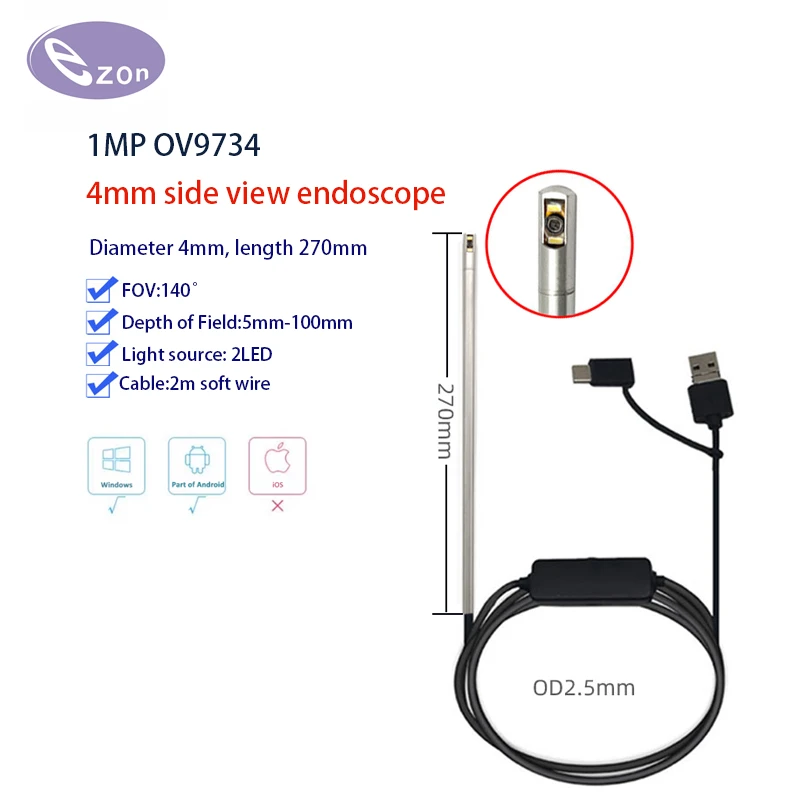

2.Starres Einführrohr und Sonde

Das Einführrohr ist aus Edelstahl gefertigt, bietet eine hervorragende Druck- und Abriebfestigkeit und hält den rauen Umgebungen und der häufigen Nutzung von Industriestandorten stand. Sondendurchmesser sind in den Größen 3,3 mm, 3,9 mm, 4 mm und 6 mm erhältlich, mit verschiedenen Betrachtungsoptionen, einschließlich einzelner Front--Ansichtslinse, einzelner seitlicher-Ansichtslinse und Doppel--Linse, um unterschiedlichen Beobachtungsanforderungen gerecht zu werden.

Das an der Vorderseite montierte integrierte ringförmige LED-Beleuchtungssystem verfügt über sechs hochhelle LEDs mit einstellbarer Helligkeit, die problemlos dunkle und enge Räume ausleuchten und das Problem dunkler Inspektionsfelder lösen.

3. USB-Anschluss

Der drei-in-USB-Anschluss bietet bequeme Bedienung und Mobilität und ist mit USB-C- und USB-A-Anschlüssen kompatibel. Durch die Verbindung mit einem externen Gerät werden Echtzeitbilder generiert. Bilder und Videos können zur späteren Analyse und Berichterstellung auf einem externen Gerät gespeichert werden.

4. Schutz und Anpassungsfähigkeit

Die Sonde und das Einführrohr entsprechen den IP67-Wasserdichtigkeitsstandards und gewährleisten den Betrieb in feuchten Umgebungen und Flüssigkeiten, sodass sie sich problemlos für Inspektionen an feuchten Orten wie Rohren und Behältern eignen.

Kernvorteile: Neugestaltung des Präzisionsinspektionserlebnisses

Hochauflösende-Bildgebung

Durch die Nutzung fortschrittlicher optischer Übertragungstechnologie und hochauflösender Bildsensoren liefert dieses Gerät gestochen scharfe, klare Bilder mit originalgetreuer Farbwiedergabe und ermöglicht die präzise Identifizierung von Defekten wie winzigen Rissen, Verschleiß, Korrosion und Nadellöchern.

Stabilität, Zuverlässigkeit

Das starre Einführrohr aus Metall sorgt für eine stabile Struktur, verhindert Biegungen und Verformungen bei linearen Inspektionen, sorgt für eine stabile Bildgebung und eignet sich besonders für Anwendungen, die hohe Präzision erfordern.

Zerstörungsfreies-Testen

Interne Inspektionen können ohne Demontage des Geräts durchgeführt werden, wodurch Demontagekosten und Ausfallzeiten erheblich reduziert und die Inspektionseffizienz verbessert werden. Durch die einfache-zu-Bedienung können Sie ohne spezielle technische Schulung schnell mit der Arbeit beginnen.

Sicherheit und Compliance

Dieses Produkt entspricht den internationalen Sicherheitsstandards für Industrietests und hat mehrere Zertifizierungen bestanden, darunter CE, ROHS und FCC.

Breite Anwendungen in mehreren Bereichen, die unbegrenzte Inspektionsmöglichkeiten eröffnen

Industrielle Fertigung und Wartung

Automobilherstellung und -wartung

Erkennt Verschleiß und Kohlenstoffablagerungen an Zylinderwänden, Kolben und Ventilen des Motors und überprüft den Eingriff von Getrieberädern und Ölleitungsverstopfungen ohne Demontage des Motors, wodurch Reparaturkosten gesenkt werden.

Luft- und Raumfahrtinspektion

Erkennt Risse und Verformungen in Turbinenschaufeln und Brennkammern von Flugzeugtriebwerken sowie Schweißfehler und Korrosion in Rumpffahrwerksräumen und Treibstofftanks und gewährleistet so die Flugsicherheit.

B6C9D9BFB9F90E7C02FA40CA0960B40D50F364B3size687w743h574

Inspektion von Energie- und petrochemischen Anlagen sowie Pipelines

Erkennt Korrosion und Schweißrisse in Rotorblättern und Kesselrohren von Dampfturbinen, innere Korrosion und Schweißfehler in Öl- und Gasleitungen sowie den Zustand der Innenwände von Druckbehältern, um Unfälle zu verhindern.

Mechanische Formen- und Präzisionsgussinspektion

Untersucht die Hohlräume und Angusskanäle der Spritzgussform auf Verschleiß und Fremdkörper sowie auf innere Defekte wie Poren und Nadellöcher in Guss- und Schmiedeteilen und stellt so die Produktqualität sicher.

Produktparameter auf einen Blick

Projekt	Spezifikationen
Bildauflösung	1MP 1280*720P
Sondendurchmesser	3,3 mm, 3,9 mm, 4 mm, 6 mm
Blickrichtung	Einzelne Direktansicht, Einzelne Seitenansicht,
Beleuchtungssystem	6 LEDs mit einstellbarer Helligkeit
Wasserdichtigkeitsklasse	IP67
Lagerung	Computer, Mobiltelefon oder Tablet

Wie kaufe ich?

Ob Sie die Qualitätskontrolle in der industriellen Produktion sicherstellen, Geräte warten oder diese zu Hause verwenden, unsere starren Endoskopkameras sind mit ihrer überlegenen Leistung, stabilen Qualität und umfassenden Kompatibilität Ihr zuverlässiger Begleiter. Wenn Sie sich für uns entscheiden, entscheiden Sie sich für eine effiziente, genaue und zuverlässige Lösung für die zerstörungsfreie Prüfung, die Ihnen dabei hilft, verschiedene Inspektionsherausforderungen problemlos zu meistern und Ihre Arbeitseffizienz und Professionalität zu verbessern.

Klicken Sie auf das entsprechende Produktbild in der Tabelle, um den Kauflink einzugeben

Produkte
Modellnummer	EZ-EN31L-P	EZ-EN31L-P	EZ-EN35L-RT	EZ-EN40SV-RTP	EZ-EN60SV-RTP
Kameradurchmesser	3,3 mm	3,3 mm	3,9 mm	4mm	6mm
Harte Rohrlänge	270mm	270mm	170mm	270mm	200mm
Sichtfeld	80︒	140︒	75︒/88︒ 100︒/140︒	140︒	88︒
Schärfentiefe	10-40mm	7–110 mm	30-80mm 5-30mm 7–110 mm	5-100mm	5-30mm
Blickrichtung	Richtung	Richtung	Richtung	Seitenansicht	Seitenansicht
USB-Kabellänge	2M	2M	1.5M/3M	2M	2M
Kompatible Systeme	Windows XP und höher sowie einige Android-Geräte, die OTG unterstützen
